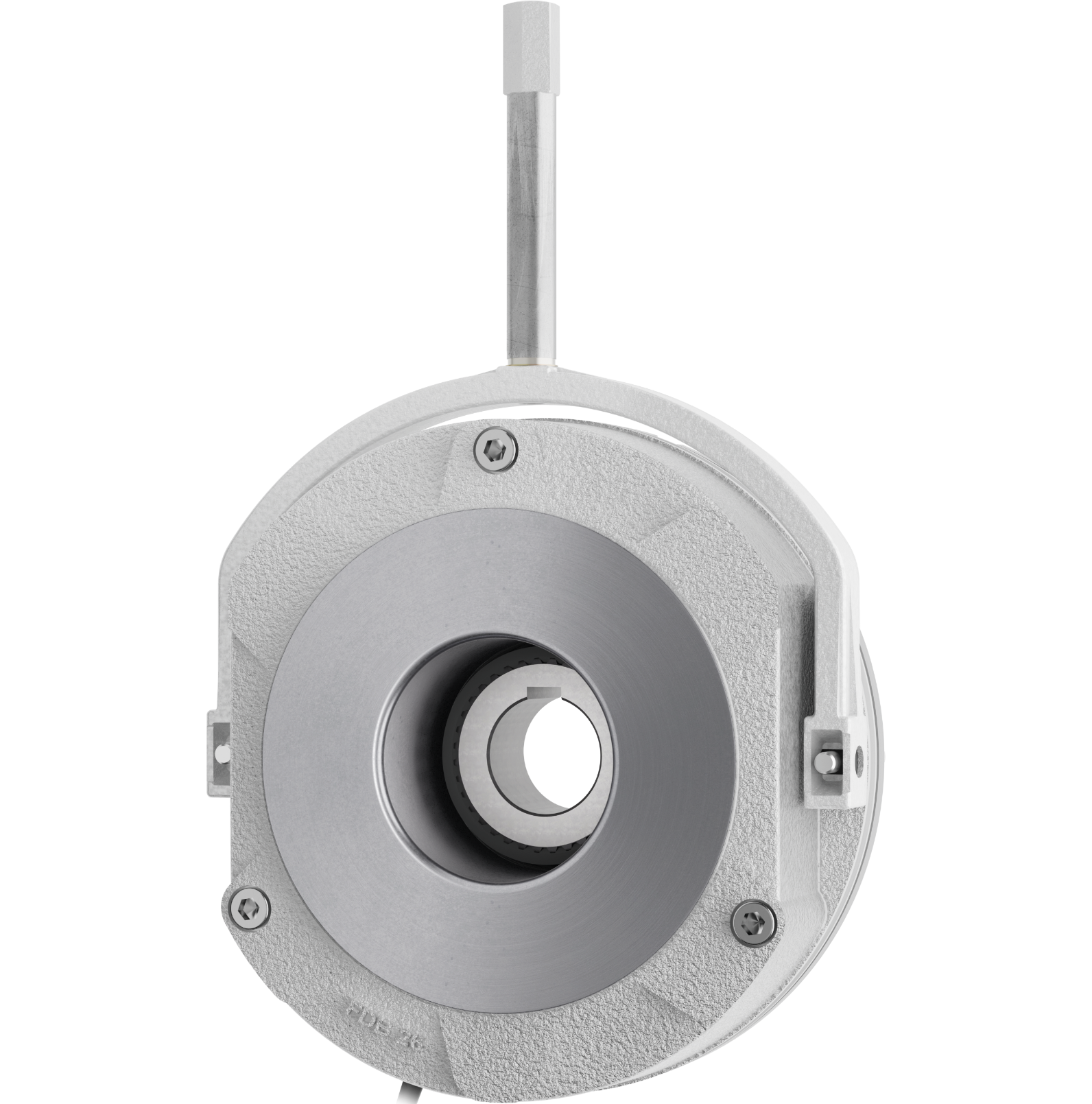

FDB
Robuste Arbeits- oder Haltebremse
Bremsmoment
Schutzklasse
Die FDB-Baureihe bietet eine zuverlässige und robuste Bremse für den universellen Einsatz in verschiedenen Bereichen der Antriebstechnik.
Mit einer Vielzahl von Größen und Ausführungsvarianten eignet sich diese Baureihe ideal für Baukastensysteme.
Sollten unsere Standardausführungen nicht Ihren Bedürfnissen und Anforderungen entsprechen, arbeiten wir gerne an einer individuellen Lösung mit Ihnen.
| Größe | Bremsmoment [Nm] | Außendurchmesser [mm] | Bauhöhen [mm] |
|---|---|---|---|
| 08 | 5 | 85 | 38,3 |
| 10 | 10 | 105 | 47,7 |
| 13 | 20 | 130 | 53,1 |
| 15 | 40 | 150 | 60,3 |
| 17 | 60 | 170 | 69,8 |
| 20 | 100 | 195 | 80,4 |
| 23 | 150 | 225 | 89,8 |
| 26 | 250 | 258 | 98,9 |
| 30 | 400 | 306 | 104,5 |
| 40 | 1000 | 400 | 120,6 |
Maße in der Tabelle [mm]
* Toleranzen der Bremsmomente, S. Betriebs- und Montageanleitung
** Passfedernut nach DIN 6885 Bl.1
Haltebremsen = Standardbremsmoment Mb * 1,5
Einbaulage der Nabe nach Betriebs- und Montageanleitung
| Größe | Bremsmoment [Nm] | Außendurchmesser [mm] | Bauhöhe [mm] |
|---|---|---|---|
| 08 | 5 | 85 | 41,3 |
| 10 | 10 | 105 | 50,7 |
| 13 | 20 | 130 | 56,6 |
| 15 | 40 | 150 | 63,8 |
| 17 | 60 | 170 | 74,3 |
| 20 | 100 | 195 | 87,4 |
| 23 | 150 | 225 | 97,8 |
Maße in der Tabelle [mm]
* Toleranzen der Bremsmomente, S. Betriebs- und Montageanleitung
** Passfedernut nach DIN 6885 Bl.1
Haltebremsen = Standardbremsmoment Mb * 1,5
Einbaulage der Nabe nach Betriebs- und Montageanleitung
Optionen
- N-Ausführung -> fest eingestelltes Bremsmoment
- C-Ausführung -> justierbares Bremsmoment (bis FDB 23)
- Gewindebohrungen für Tacho- oder Geberanbau
- Geräuschgedämpft
- Manuelle Handlüftung, wahlweise arretierbar
- Mikroschalter zur Funktions- bzw. Verschleißüberwachung
- Sensor zur Funktionsüberwachung
- Reibblech oder Anbauflansch
- Staubschutz
- Temperaturfühler
